Как определить что муфта установлена неправильно — признаки и последствия

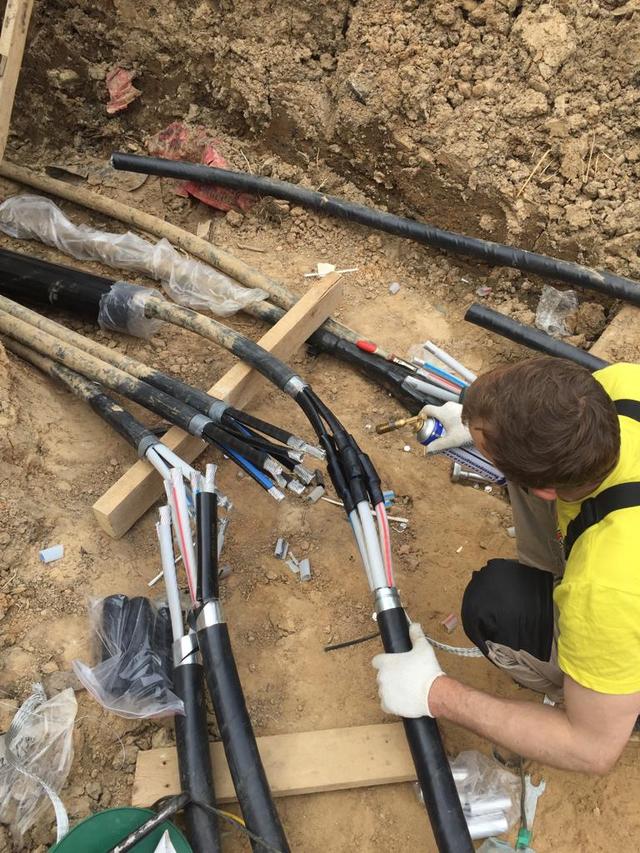

Монтаж кабельной муфты — один из наиболее ответственных этапов при соединении или ремонте силового кабеля. Именно от качества этой процедуры зависит безопасность, надежность и долговечность всей кабельной линии. Ошибки при установке могут привести к дорогостоящим авариям, выходу из строя оборудования и даже к пожарам.

Компания АПК Энерго специализируется на монтаже соединительных и концевых муфт 10/0,4 кВ в Алматы и по всему Казахстану. В этой статье мы расскажем, как распознать признаки неправильного монтажа муфты, какие последствия могут наступить, и почему важно обращаться только к квалифицированным специалистам.

Что такое кабельная муфта и зачем она нужна?

Кабельная муфта — это устройство, которое обеспечивает герметичное и электрически безопасное соединение между отрезками силового кабеля. Существует несколько видов муфт:

• Соединительные муфты — для продления кабеля;

• Концевые муфты — для подключения кабеля к оборудованию;

• Ответвительные муфты — для формирования ответвлений от основной линии.

Для линий напряжением 0,4–10 кВ применяются как свинцовые, так и эпоксидные муфты. Каждый тип требует соблюдения технологий монтажа, температурных режимов и правил герметизации.

Основные признаки неправильной установки муфты

1. Перегрев в месте соединения

   • Может быть замечен при помощи тепловизионного обследования.

   • Причины: слабый контакт жил, неправильная пайка, отсутствие термоусадки.

2. Пробои изоляции

   • Возникают при нарушении технологии разделки и восстановления изоляции.

   • Часто связаны с использованием некачественных материалов или неправильной последовательностью монтажа.

3. Отсутствие герметичности

   • Появление влаги внутри муфты — один из главных факторов ускоренного старения кабеля.

   • Часто происходит из-за неправильной установки герметиков или нарушения кожуха.

4. Обугливание или деформация наружной оболочки

   • Свидетельство сильного локального нагрева или короткого замыкания.

   • Может быть вызвано отсутствием защитных кожухов в туннелях и каналах.

5. Запах гари или следы копоти

   • Явный признак того, что в муфте произошел перегрев, пробой или дуговой разряд.

   • Необходима немедленная проверка и замена.

6. Пониженное напряжение на выходе

   • Потери в линии говорят о высоком сопротивлении в месте соединения.

   • Может быть вызвано плохим электрическим контактом или некачественным соединением жил.

Причины неправильного монтажа муфты

• Отсутствие опыта у монтажника

• Нарушение технологии разделки кабеля

• Использование неподходящего комплекта муфты

• Применение несертифицированных или устаревших материалов

• Пренебрежение правилами герметизации и изоляции

Возможные последствия неправильной установки муфты

1. Аварийное отключение электроснабжения

   • Остановка производственного процесса или отключение зданий от сети.

2. Пожароопасная ситуация

   • Нарушение изоляции может привести к воспламенению в местах с высокой нагрузкой.

3. Порча дорогостоящего оборудования

   • Перенапряжения и токовые удары выводят из строя трансформаторы, автоматы и реле.

4. Удорожание ремонтных работ

   • Демонтаж поврежденной муфты, разделка кабеля и повторная установка требуют времени и средств.

5. Юридические риски

   • При проверке государственными органами возможны штрафы за несоответствие техническим регламентам.

Что делать, если есть подозрение на неправильный монтаж?

• Провести визуальный осмотр (если возможно).

• Заказать тепловизионное обследование кабельных линий.

• Обратиться в электротехническую лабораторию для замера параметров соединения.

• Заменить муфту с соблюдением всех норм и требований.

Как избежать проблем — советы от АПК Энерго

1. Проверяйте аккредитацию и опыт подрядчика.

   • У АПК Энерго работают сертифицированные специалисты с допуском по электробезопасности.

2. Используйте только оригинальные муфты от проверенных производителей.

   • Мы применяем только сертифицированные эпоксидные и свинцовые муфты.

3. Требуйте акты выполненных работ и протоколы испытаний.

   • АПК Энерго предоставляет полный пакет документации.

4. Планируйте профилактические испытания.

   • Включайте проверку муфт в плановое техническое обслуживание.
