Измерение сопротивления заземления, элементы и методы тестирования

Измерение сопротивления заземления, элементы и методы тестирования

Заземление это ключевой элемент электрических систем, обеспечивающий безопасность и надежность их работы. Оно играет важную роль в предотвращении поражения человека электротоком и защите оборудования от повреждений.

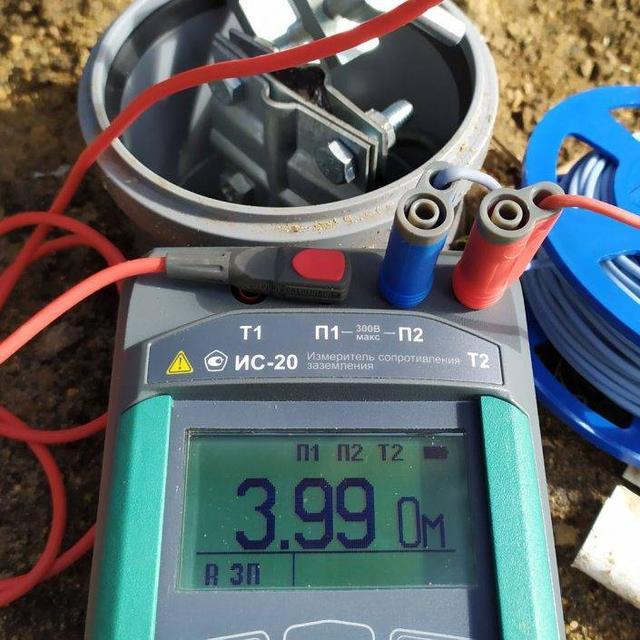

Измерение сопротивления заземления

Измерение сопротивления заземления — важная процедура, которая помогает определить эффективность заземляющих устройств и своевременно выявить возможные проблемы.

Защитное заземление

Заземление — это процесс соединения токоведущих частей электрической установки с землей. В случае выхода из строя электрической изоляции токоведущих частей, заземление обеспечивает безопасный путь для тока, минимизируя риск поражения человека электротоком и повреждения оборудования.

Основная цель заземления — предотвратить возникновение опасных потенциалов на металлических корпусах электрооборудования и других токоведущих частях.

Неисправности в электрических системах

Неисправности в электрических системах могут возникать по разным причинам, включая износ изоляции, механические повреждения и внешние факторы. Электрическая изоляция токоведущих частей неожиданно выходит из строя, что может привести к возникновению опасных ситуаций. Без эффективного заземления человек, прикоснувшийся к металлической части, находящейся под напряжением, может получить тяжелые травмы или погибнуть.

Поэтому регулярное измерение сопротивления заземления — необходимая мера для обеспечения безопасности.

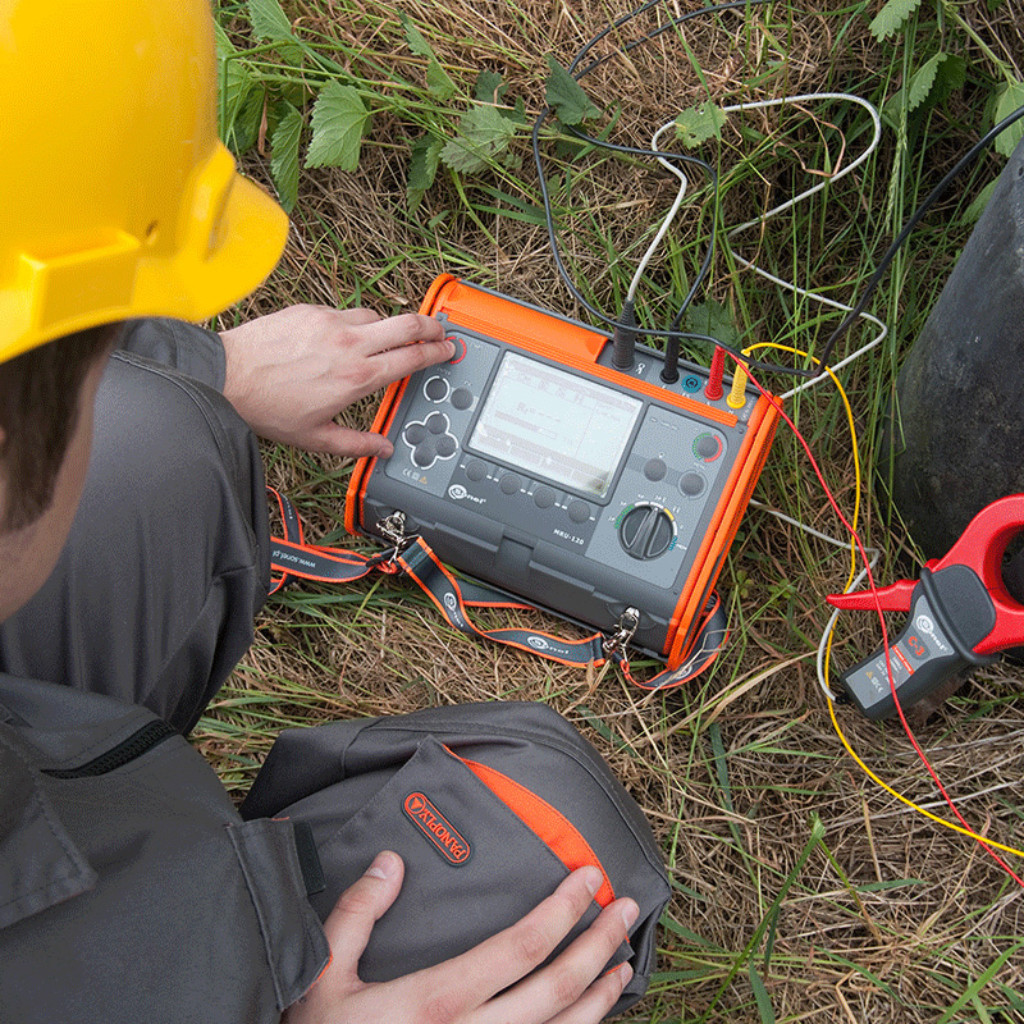

Защитное заземление электроустановок  и его элементы Измерение сопротивления заземления заземляющих устройств

К элементам защитного заземления относятся:

  • Заземляющие проводники: соединяют токоведущие части с заземляющим устройством.
  • Заземляющие устройства: включают заземляющие электроды и проводники, соединяющие их с электрическими установками.
  • Заземляющие электроды: металлические стержни или пластины, установленные в земле для обеспечения надежного контакта с землей.

Заземляющие устройства состоят из нескольких компонентов, обеспечивающих эффективное заземление:

  • Заземляющие электроды: металлические стержни, трубы или пластины, погруженные в землю для создания электрического контакта с грунтом.
  • Соединительные проводники: медные или стальные провода, соединяющие электроды между собой и с заземляемым оборудованием.
  • Заземляющая шина: металлическая полоса или провод, соединяющий заземляющие проводники с заземляемым оборудованием.

Тестирование заземления

Существует несколько методов тестирования заземления, которые позволяют измерить его сопротивление и оценить эффективность заземляющего устройства:

  • Метод трёхполюсного измерения: включает установку трёх электродов в землю и измерение напряжения и тока между ними.
  • Метод четырёхполюсного измерения: улучшенная версия трёхполюсного метода, обеспечивающая более точные результаты за счет использования дополнительного электрода.
  • Метод падения потенциала: измерение напряжения на определенном расстоянии от заземляющего электрода для определения сопротивления.
  • Метод зажимов: использование зажимов для измерения сопротивления заземления без необходимости разрыва цепи.

Тестирование сопротивления заземления необходимо для:

  • Обеспечения безопасности: предотвращение поражения человека электротоком.
  • Защиты оборудования: предотвращение повреждения электрических устройств из-за неисправностей.
  • Соответствия нормативам: выполнение требований стандартов и правил электробезопасности.
  • Профилактического обслуживания: выявление и устранение проблем до их перерастания в серьезные неисправности.

На сопротивление заземления влияют различные факторы, включая:

  • Тип грунта: различные типы грунта имеют разные проводящие свойства.
  • Влажность: влажный грунт обладает лучшей проводимостью, чем сухой.
  • Температура: температура грунта может влиять на его проводимость.
  • Коррозия: коррозия заземляющих электродов может увеличивать сопротивление.
  • Глубина установки электродов: глубоко погруженные электроды имеют лучшее заземление.

Измерение сопротивления заземления

Сопротивление заземления следует проверять с определенной периодичностью, чтобы обеспечить его соответствие нормативам и стандартам. Основные нормативные документы, регулирующие эти процессы, включают ГОСТы и Правила устройства электроустановок (ПУЭ).

В зависимости от типа и условий эксплуатации заземляющего устройства, периодичность испытаний может варьироваться.

  • Контрольные и типовые испытания: проводятся в соответствии с ГОСТами и зависят от конкретного вида оборудования.
  • Приемо-сдаточные испытания: проводятся после завершения монтажных работ в соответствии с ПУЭ.
  • Эксплуатационные испытания: проводятся с определенной периодичностью в соответствии с «Нормами испытаний электрооборудования» и «Правилами технической эксплуатации электроустановок потребителей».

Главное условие для создания эффективного заземления заключается в обеспечении низкого сопротивления электрического контакта между заземляющим электродом и землей. Это достигается путем выбора подходящего типа и материала электродов, их правильной установки на достаточную глубину, а также учета свойств грунта и условий эксплуатации.

Эффективное заземление минимизирует риск поражения электрическим током и обеспечивает надежную защиту оборудования от перенапряжений и коротких замыканий. Для достижения этих целей важно проводить регулярные проверки и измерения сопротивления заземления, а также своевременно выполнять профилактическое обслуживание и ремонт заземляющих устройств.

Правильное выполнение этой процедуры требует использования современных методов и инструментов, а также высокой квалификации специалистов.

Компания АПК Энерго предоставляет комплексные услуги по тестированию и обслуживанию заземляющих устройств, гарантируя высокое качество и соответствие всем нормативным требованиям.

Измерение сопротивления заземления — это важная процедура, необходимая для обеспечения безопасности и надежности электрических систем.
